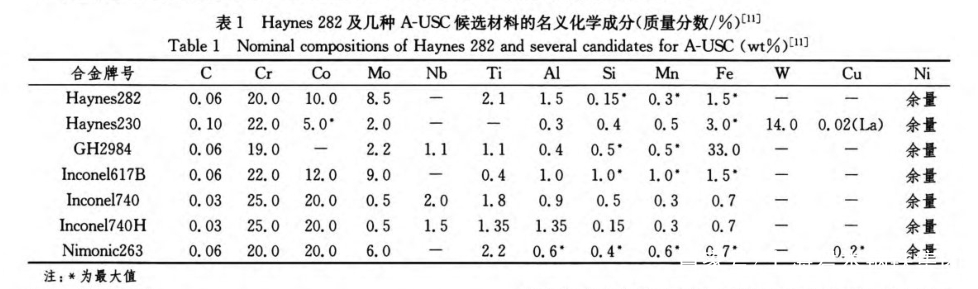

Haynes282是在镍基高温合金Cr20Ni80的基础上，根据不同的性能要求调整Cr、Ni含量，并添加不同的元素发展起来的。Haynes282合金以及其他几种A-USC机组候选材料的名义化学成分如下表所示，我们可以从表中看出Haynes282合金含有20%的Cr，而铬具有良好的抗氧化性。Haynes282的合金主要强化相为γ＇相，γ＇想含量越高，合金强度则越高，但是同时会造成合金加工性能越差，为了平衡强度和加工性能，Haynes282合金的γ＇相含量经过优化，严格控制了Al和Ti的含量范围，使γ＇相的平衡摩尔含量为19%左右，Co可以增加γ＇相的数量，并提高γ＇相的溶解温度，此外Haynes282合金中还含有8.5%的Mo,钼的大部分溶于基体，明显增大基体固溶体的晶格常数，起固溶强化作用，提高蠕变性能，少量Mo溶于γ＇相，降低γ＇相与基体的固溶度。合金中含有微量的C，与Cr等元素M23C6型碳化物。

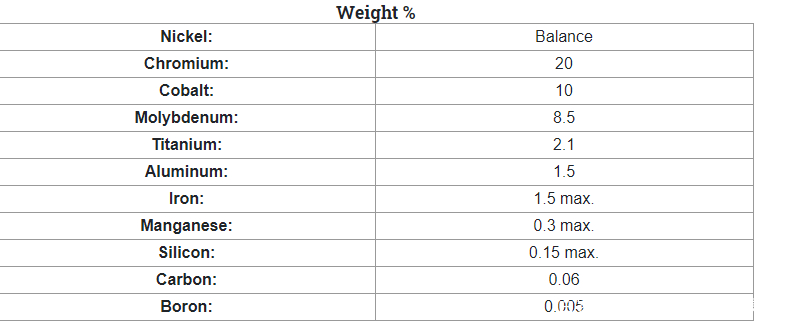

Haynes282成分
