Inconel625镍基合金问世于上世纪九十年代初期，服务于航空事业，因此，可广泛 用于制造航空发动机零部件、宇航结构部件和化工设备。合金的加工和焊接性能良好，近年随着高温合金的普及，更多行业更多方面开始应用起Inconel625的材料，Inconel625的主要成分为镍和铬，镍的加入使材料更具耐腐蚀性。同时机械强度和塑性。热加工性能都有了明显的增加，提高成材率。延展性和塑性，使材料更具有柔韧，同时加入了铬元素，可以进一步的提高材料的耐腐蚀性，再加入了铁、铌、铜这些其他微量元素，造就了Inconel625良好的抗拉性能以及耐腐蚀性能，可以经受住高温、高压和强腐蚀的环境中进行工作，该合金用于制造发动机机匣、导向叶片、安装边和筒体、燃油总管等零部件等等。
Inconel625镍基高温合金
商业牌号：Inconel625
美国牌号：UNS N06625
中国牌号：GH3625/GH625
法国牌号：NC22DNb
德国牌号：W.Nr.2.4856
一、Inconel625（NO6625）高温合金概述：
Inconel625是以钼、铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和搞氧化性能，从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。因此，可广泛 用于制造航空发动机零部件、宇航结构部件和化工设备。合金的加工和焊接性能良好，可供应各种板材、棒 材、管材、丝材、带材和锻件。
1、材料牌号： Inconel625。
2、Inconel625相近牌号： GH3625(GH625)(中国)，UNS NO6625(美国)、NC22DNb(法 国)、2.4856(德国)。

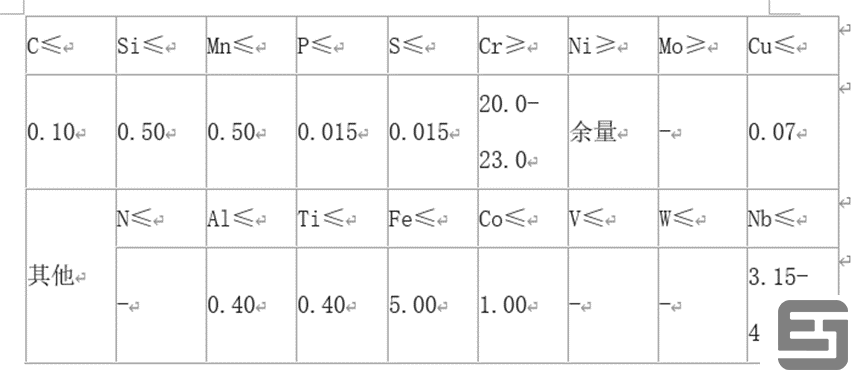

3、化学成分：见表1-1。
表1-1
4、热处理制度：棒材：950～1030℃，空冷或水冷；或1090～1200℃，空冷或水冷固溶处理。板材：950～1030℃，空冷；或1090～1200℃，空冷。管材：推荐退火温度：960～1030℃，空冷或水冷。
5、品种规格与供应状态：可供应d25～80mm的棒材和δ0.8～10.5mm的板 材，也可供应d6～40mm的无缝（焊）管。棒材不经热处理但以车光或磨光 状态交货；板材经固溶、精整后供应；管材经固溶、酸洗（或光亮退火） 后供货。
6、熔炼与铸造工艺：合金采用真空感应炉熔炼加电渣重熔或真空感应炉加真空电弧重熔工艺生产。
7、应用概况与特殊要求：该合金用于制造发动机机匣、导向叶片、安装边和筒体、燃油总管等零部件，已通过实际应用考核，使用温度为950℃；合金在550～700℃长期使用后有一定的时效硬化现象，导致合金塑 性有一些下降。
二、Inconel625（NO6625）高温合金物理及化学性能：
1、热性能：
(1)、Inconel625熔化温度范围：1290～1350℃[1]。
2、 Inconel625密度：ρ=8.44g/cm3。
3、Inconel625磁性能：合金无磁性。
4、Inconel625化学性能：

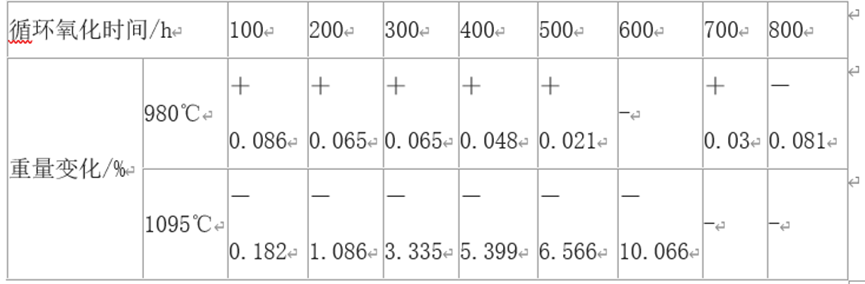

(1)、Inconel625抗氧化性能：合金具有优良的抗高温氧化性能，高温下在空气介质中循环氧化后合金 的重量变化见表2-1。
表2-1

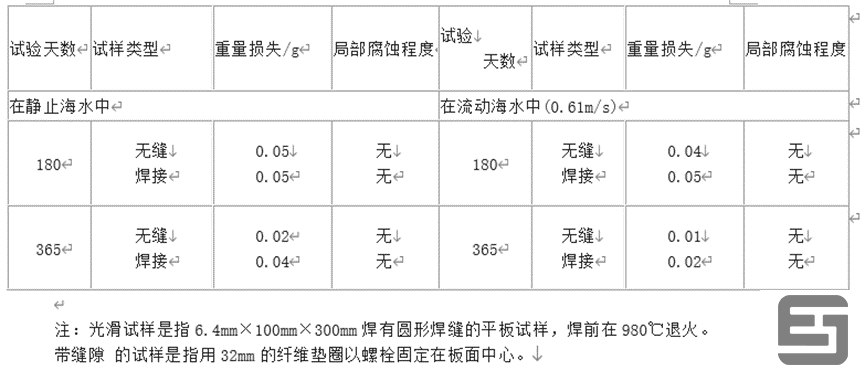

(2)、Inconel625抗腐蚀性能：合金具有良好的耐海水腐蚀性能，见表2-2。合金还耐各种盐类溶液的腐蚀。此外，还有良好的耐硝酸及磷酸腐蚀的能力，对加 热至沸点以下的盐酸和低浓度的硫酸腐蚀也有相当的抗力。
表2-2
三、Inconel625（NO6625）高温合金力学性能：

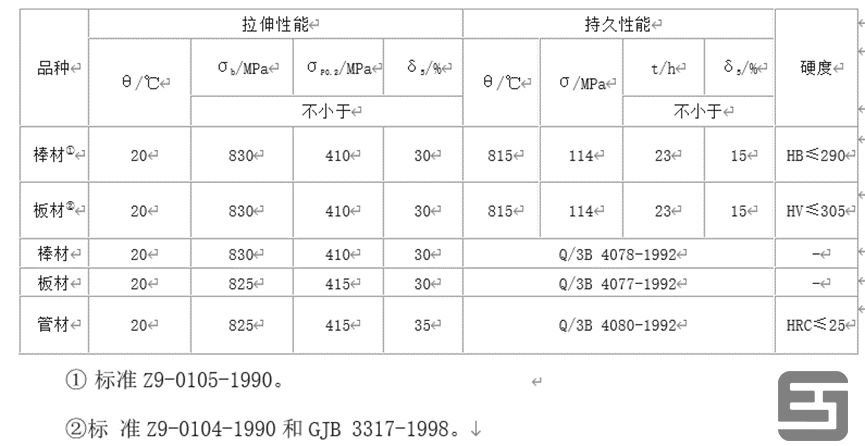

Inconel625技术标准规定的性能： 见表3-1
表3-1
① 标准Z9-0105-1990。
②标 准Z9-0104-1990和GJB 3317-1998。
四、Inconel625（NO6625）高温合金组织结构：
1、Inconel625相变温度
2、Inconel625时间-温度-组织转变曲线
3、Inconel625合金组织结构：合金在固溶状态的组织为奥氏体基体和少量的TiN、NbC、和M6C相，经650～900℃长期时效后，所析出的相为γ"、δ、M23C6和M6C。在650～700℃ 长期时效后主要析出γ"，使合金室温、高温强度明显提高，塑性有所下降，但仍保持较高水平；780～850℃时效后主要析出δ相，虽然强度有所提高，但合金塑性下降较多。900℃时效后只有少量的析出相，因此力学性能与固溶状态相近。δ相为正交结构片状Ni3Nb，并 以针状魏氏体组织存在[1,7]。
五、Inconel625（NO6625）高温合金工艺性能与要求：
1、Inconel625成形性能：
合金的冷热成形性能良好。钢锭锻造加热温度为1120℃，开锻温度不低于1030℃，停锻温度不低于930℃；模锻时，变形量应不小 于15%～20%。轧制加热温度为1120～1160℃，开轧温度不低于1050℃，停轧温度不低于930℃，薄板冷轧半成品变形量为25%～30%，成品变形量不小于30%。中间及成品淬火温度为1100℃±10℃[1,8]。
2、Inconel625焊接性能：
合金焊接性能良好，可在保护气氛下用钨 极或本合金作添料进行氩弧焊接，也可用钎焊连接及电阻缝焊。
3、Inconel625零件热处理工艺：
消除应力：900℃；退火：930～1040℃，1h；固溶处理：1090～1200℃，空冷或水冷。当合金在不高于650℃工作时，可根据要求采用热轧、冷轧或退火状态的材料。当工作温度在650℃以上时，对要求具有较好的疲劳性能和抗拉强度的零部件可采用退火工艺，对要求 具有较好蠕变和持久性能的零件可采用固溶处理。
5、Inconel625切削加工与磨削性能：
应采用硬质合金或高速钢刀具。所用切削工具应具有正前角。 高速切削加工时推荐用水基冷却液，低速切削加工时推荐用较粘稠的冷却液。
六、Inconel625（NO6625）高温合金品种规格与供应状态：
1、品种分类：君木钢铁集团可生产各种规格的Inconel625无缝管、Inconel625钢板、Inconel625圆钢、Inconel625锻件、Inconel625法兰、Inconel625圆环、Inconel625焊管、Inconel625钢带、Inconel625丝材及配套焊材。
2、交货状态：无缝管：固溶+酸白，长度可 定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状 、固溶直条细磨光状态交货。
