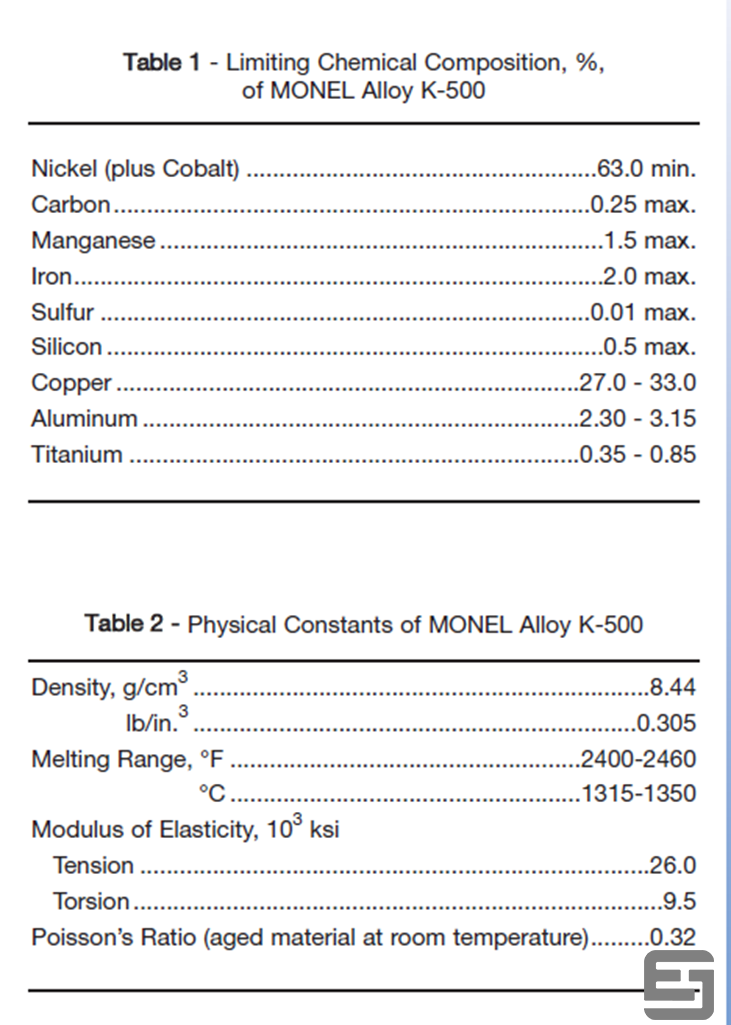

蒙乃尔合金K-5002.4375）为一种镍铜合金，它结合了优异的MONEL 400合金的耐蚀性
增加了更大的强度和硬度的优点。这通过添加铝可提高性能和钛结合到镍铜基体上，并通过加热在受控条件下，使亚显微镜下的Ni3（Ti，Al）的颗粒在整个矩阵热处理用来影响
沉淀通常称为时效硬化或时效硬化。变老。合金的成分如表1所示。MONEL合金K-500的典型应用产品有链条和钢索、紧固件和弹簧，用于船用设备.泵和阀部件化学加工.刮刀和刮刀造纸生产中的纸浆加工；油井钻探轴环和仪器、泵轴和叶轮、油用非磁性外壳、安全升降机和阀门和气体生产；以及传感器和其他电子组成部分。K-500蒙乃尔合金的名义物理常数

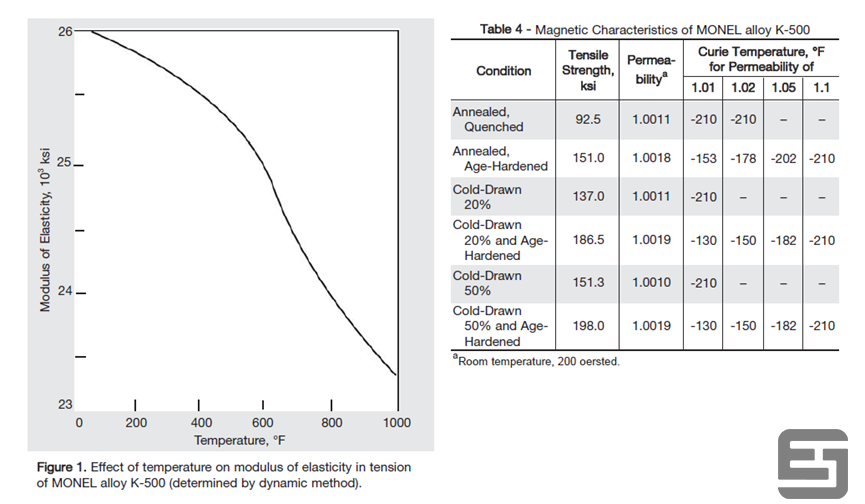

均如表2所示。热性能和电性能出现在表3中，而磁特性出现在表4. 温度对弹性模量的影响是如图1所示。
这种合金的一个有用特性是它实际上是无磁性的，即使在相当低的温度下也是如此（见表4）。是的然而，有可能在加工过程中在材料表面形成磁性层。铝和铜可以在加热过程中被选择性地氧化，在工件的外部留下磁性的富镍膜。效果特别好明显的细线或带那里有一个高比例的表面重量。磁膜可通过酸洗去除或光亮浸在酸中，材料的非磁性将被恢复。低导磁率、高强度和良好的耐腐蚀性的组合已被用来优势在许多应用中，特别是油井勘测设备和电子元件。
K-500合金的发射率和太阳能吸收率见图2和图3。蒙乃尔合金K—500已被发现具有特别好的尺寸稳定性，无论是在长时间暴露测试和循环试验。果如表5所示。合金的这一特性使其被用于高精密度的设备，如就像陀螺一样。时效硬化导致初始体积收缩。一根退火过的棒收缩了2.5×10-4英寸。每英寸。在衰老过程中。
这种合金的一个有用特性是它实际上是无磁性的，即使在相当低的温度下也是如此（见表4）。是的然而，有可能在加工过程中在材料表面形成磁性层。铝和铜可以在加热过程中被选择性地氧化，在工件的外部留下磁性的富镍膜。效果特别好明显的细线或带那里有一个高比例的表面重量。磁膜可通过酸洗去除或光亮浸在酸中，材料的非磁性将被恢复。低导磁率、高强度和良好的耐腐蚀性的组合已被用来优势在许多应用中，特别是油井勘测设备和电子元件。
K-500合金的发射率和太阳能吸收率见图2和图3。蒙乃尔合金K—500已被发现具有特别好的尺寸稳定性，无论是在长时间暴露测试和循环试验。果如表5所示。合金的这一特性使其被用于高精密度的设备，如就像陀螺一样。时效硬化导致初始体积收缩。一根退火过的棒收缩了2.5×10-4英寸。每英寸。在衰老过程中。

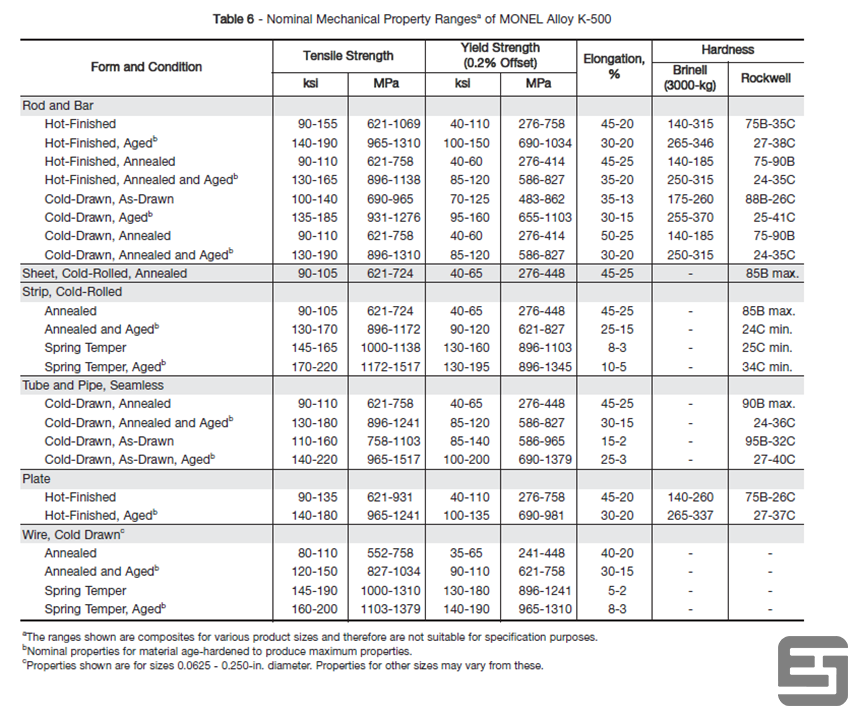

室温拉伸性能和硬度的公称范围如表6所示。近似关系
棒材和锻件的拉伸性能和硬度之间的关系如图4和图5所示，板材的关系类似
和条带如图６所示。缺口特性与光滑试样的比较见表7。
K-500合金棒材在各种条件下的短时、高温拉伸性能如图7-9所示。测试
热轧棒材的速度通过屈服强度为0.016英寸每分钟，从屈服强度到屈服强度为0.026英寸每分钟。骨折了。冷拉试样在0.00075英寸每分钟的屈服强度下测试，然后在0.075英寸每分钟屈服强度下测试。一分钟。温度对热精加工和热精加工、时效材料硬度的影响见表8。
抗拉强度、屈服强度、面积减少、伸长、洛克威尔C、洛克威尔B、硬度

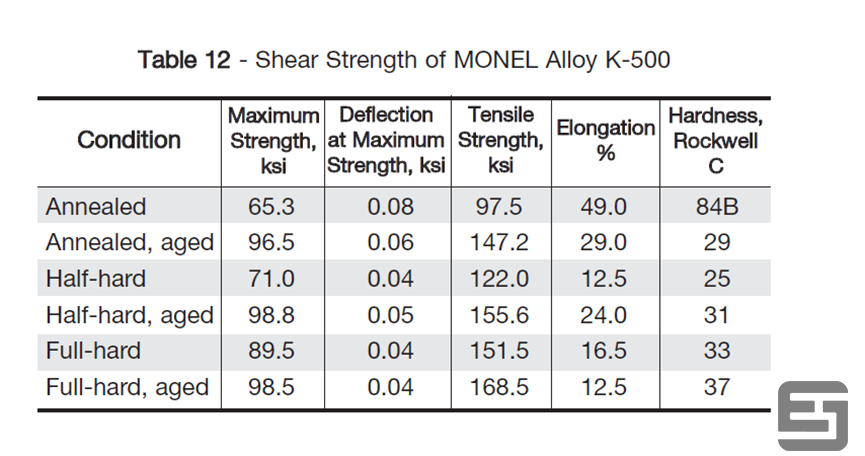

K—500合金的剪切强度见表12。试验在0.050 x 0.250英寸的双剪切机上进行。
标本与刀具设置为0.005英寸。许可证。这测试类型模拟所用销的服务要求戴着镣铐或吊带。

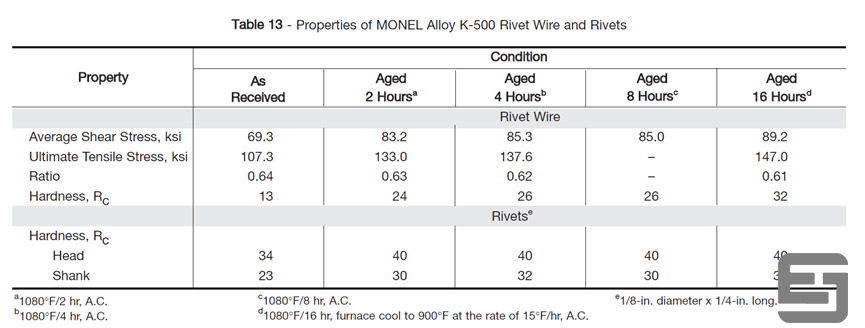

表13列出了铆钉线的剪切强度。性质是由生产双燃料所需的负载确定的剪切0.118 x 1.00英寸宽丝试样在一个0.002英寸的榫槽夹具。许可证。这些数据表明铆钉可以发展到非常高的在开车前通过部分或全部热处理来加强强度。这抗剪强度与极限抗拉强度之比减小随着硬度的增加非常轻微，这表明在更长的老化时间可以更快地提高抗拉强度比剪切强度。基于这些测试，老化4小时，在建议在1080°F至1100°F之间进行空气冷却对于冷镦铆钉；这种处理足以开发在柄中具有约85k si的剪切强度。轴承强度数据见表14。这些是在0.062 x 1.25 x 2.5英寸的压力下测定。材料具有一个3/16英寸钻了3/8英寸的孔。从边缘。别针正合适最大撕裂载荷永久扩大所需的孔和载荷孔直径的2%进行了测定和计算分别作为轴承的极限强度和屈服强度。

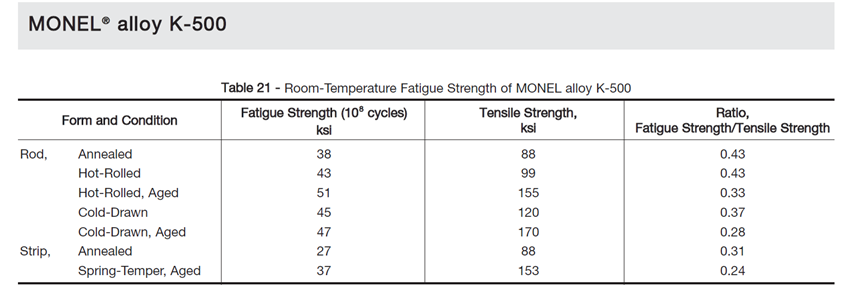

K-500合金各种状态下的室温疲劳强度（108次循环）列于表21中。罗德身上的数据
是在高速（10,000转/分钟）旋转梁机上使用抛光样品开发的，并代表平均值
多项测试的结果。条带数据由Greenall和Gohn报告。标本被反复进行弯曲作为一个扁平弹簧；试样被切断的纵向方向平行于轧制方向。丝的疲劳强度如图13所示。
表22显示了在1000°F下时效后的K-500合金的疲劳特性。在低温下，疲劳强度增加（见表23). 在这些测试中使用的材料是0.051英寸。冷轧半硬质薄板，时效，抗拉强度为182.0 ksi。除了在-423°F时的试验（3450 cpm）外，在1800 cpm时的试验都是弯曲的（R=-1）。研究了表面光洁度对疲劳强度的影响。表24显示了一种氧化的浮出水面。这些测试表明，对于承受循环应力的部件，最好使用抛光表面。氧化物表面是在空气中老化硬化产生的。
蒙乃尔合金K-500被指定为UNS N05500，材料编号2.4375。在NACE mr-01-75中列出
石油和天然气服务。K-500合金是广泛配置的。标准轧机形式的范围，包括管道，管子，薄板，带材，板材，圆棒，扁钢，锻件，六角形和电线-天呐可从库存中获得流行的表格和尺寸；许多专业产品可以从转换器获得。板材，板材和带材-BS 3072NA18(板材和板材)，
BS3073NA18(带材)、QQ-N-286(板、板、带)，DIN 17750(板材、板材和带材)，ISO 6208(板材，板材和地带棒材、棒材、线材和锻件-BS3075NA18(钢丝)BS3076NA18(Rod And Bar)，ASTM B 865(Rod And Bar)，DIN 17752(棒和棒)，DIN 17753(线)，DIN 17754(锻件)、QQ-N-286(棒材、棒材、线材和锻件)SAE AMS 4676(Rod And Bar)，ASME代码判例1192棒材（棒材），棒材（棒材），线材（线材）9725（锻件）无缝钢管-BS3074NA18（无缝钢管）DIN 17751（管道和管材）其他产品-DIN 17743（化学成分）美国汽车工程师学会AMS 4676（化学成分）
