GH3044

1.1 概述

GH3044是Ni-Cr基固溶强化型变形高温合金,使用温度在900℃以下。合金中含有大量钨元素和少量铝和钛元素。合金具有高的塑性和中等的热强性,并具有优良的抗氧化性能和良好的冲压、焊接工艺性能。适宜制作在900℃以下长期工作的航空发动机主燃烧室和加力燃烧室零部件,以及隔热屏、导向叶片等。主要产品有板材、带材、丝材、棒材和环形件等。

1.2应用概况及特性

合金已用于制作航空发动机燃烧室和加力燃烧室的板材冲压和焊接结构件,以及安装边、导管和导向叶片等零部件,其性能可靠,使用良好。

合金可以用氩弧焊、点焊、缝焊及钎焊等方法焊接,可与1Cr18Ni9Ti,GH1140,GH3030和GH303等合金组合进行焊接。在高温下工作的零件可采用W-2珐琅涂层进行有效的保护。1.3 材料牌号

GH3044(GH44)

1.4 相近牌号

3И868、XH60BT、BЖ98(俄)1.5 材料技术标准

GB/T14992高温合金和金属间化合物高温材料的分类和牌号

GJB1952A航空用高温合金冷轧薄板规范

GJB3020A 航空用高温合金环规范

GJB3165A航空承力件用高温合金热轧和锻制棒材规范

航空用高温合金热轧板材规范GJB 3317A

GJB3318A航空用高温合金冷轧带材规范

GJB5301A航空用高温合金环形件规范

HB/Z140航空用高温合金热处理工艺

1.6 熔炼工艺采用电弧炉十电渣重熔、或电弧炉十真空自耗重熔、或非真空感应炉十电渣重熔、或非真空感应炉+真空电弧重熔熔炼工艺。

1.7 化学成分

摘自GB/T14992、元素分析有区别的摘自GJB1952A、GJB3020A、GJB3165A和GJB5301A,见表 1-1。

1.8 热处理制度

12 GH3044

摘自HB/Z140、GJB1952A、GJB3020A,GJB3165A、GJB 3317A,GJB3318A和GJB 5301A,各品种的标准热处理制度为:

a)热轧板材、冷轧薄板、冷轧带材,(1120~1160)℃/AC。其中:8<3mm,保温(8~12)min;83mm~5mm,保温(12~16)min;b)热轧和锻制棒材、环坯,(1120~1160)℃/AC;c)环形件，(1120~1160)℃/AC或OQ。

1.9 品种规格与供应状态

摘自GJB 1952A、GJB 3020A、GJB 3165A、GJB 3317A、GJB 3318A 和 GJB 5301A

1.9.1 主要规格

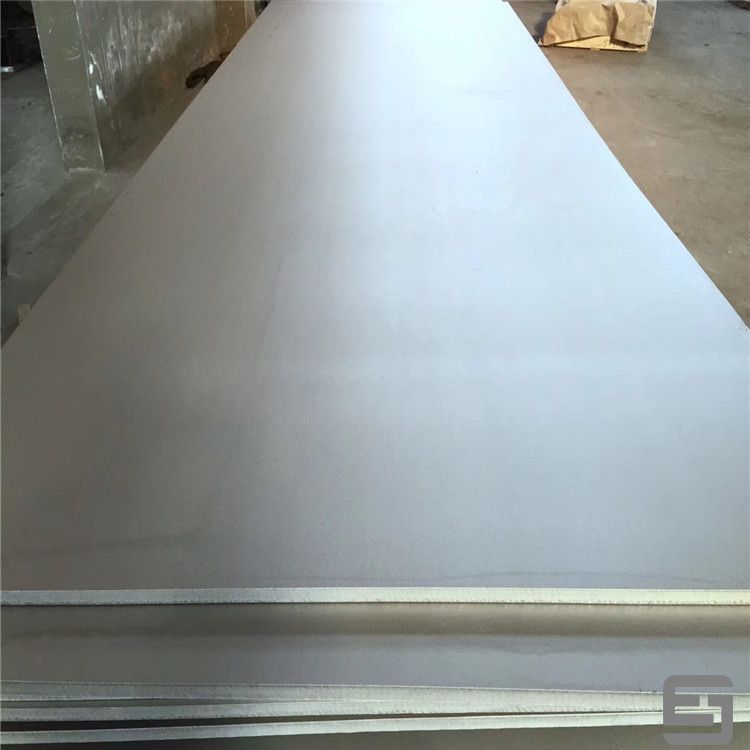

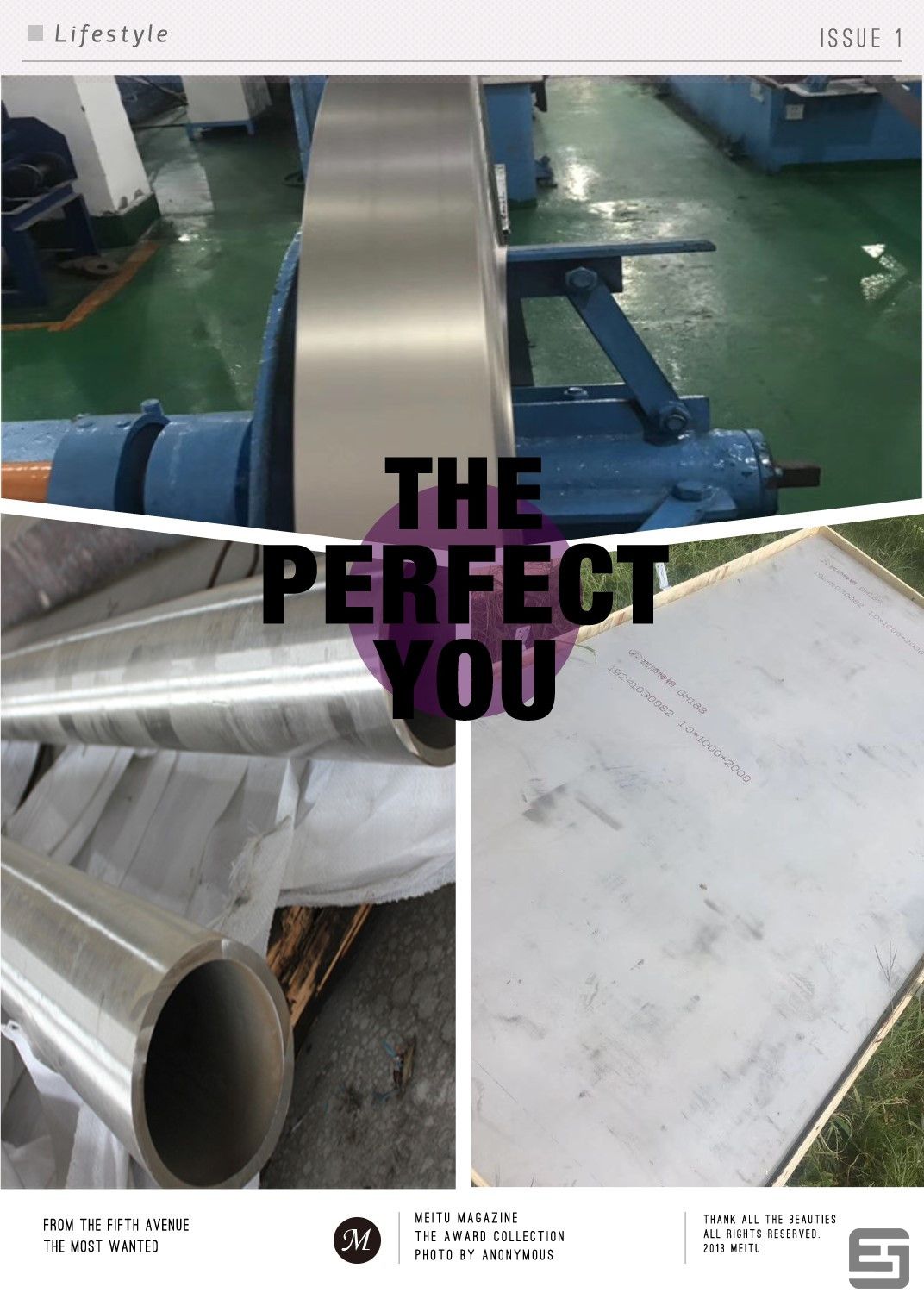

d20mm~300mm 棒材;84mm~14mm热轧板材;80.5mm~4mm冷轧板材;80.1mm~0.8mm 冷轧带材;d0.2mm~10.0mm焊接用冷拉丝材;外径200mm~800mm、内经50mm~600mm、厚度60mm^250mm的环坯,及各种规格的环形件。1.9.2 供应状态

棒材不经热处理,经磨光或车光后供应;热轧板材经固溶+碱酸洗+平整+切边后供应;冷轧板材经固溶+碱酸洗+平整十矫直十切边后供应;冷轧带材经固溶+碱酸洗十平整十切边后成卷供应;环坯不经热处理、一般不经车光供应;环形件不经热处理供应,也可经固溶处理后供应、或经粗加工后供应;焊丝以硬态、或半硬态(减面率不大于 20%)、或经固溶处理+酸洗、或光亮固溶处理(适用于直径不大于1.5mm)状态成盘供应,也可直条供应。

3.1.1 技术标准规定的性能(表 3-1)

4.5 表面处理工艺

4.6 切削加工与磨削性能

无特殊要求。

5 组织结构

相变温度5.1

5.2 时间-温度-组织转变曲线

5.3 典型组织

合金板材经标准热处理后的组织为单相奥氏体,含有少量的TiCN)、NbC及MC型碳化物,晶粒度为6~8级,见图5-1。经600℃~900℃长期时效或使用后,晶内和晶界均有MC。补充析出;在600℃~700℃时效后析出的碳化物颗粒细小,均匀分布于晶内和晶界,时效温度高于700℃时,主要沿晶界析出并聚集长大,见图5-2。合金中不析出有害相,组织稳定性较好。
