1 合金介绍

1.1 概述GH3128是Ni-Cr基固溶强化型变形高温合金,使用温度在950℃以下。合金中加人w(W+Mo)16%进行固溶强化,加人硼、铈和锆元素净化和强化晶界。合金具有高的塑性、较高的持久和蠕变强度,以及良好的抗氧化性能、冲压和焊接等工艺性能,综合性能优于GH3044和GH3536等同类镍基固溶强化合金。适于制作在950℃下长期工作的航空发动机燃烧室火焰筒、加力燃烧室壳体等部件。主要产品有冷轧薄板、热轧板、棒材、锻件、丝材和管材。

1.2 应用概况及特性

合金已用于制造航空发动机火焰简、扩散器、加力燃烧室、尾喷口、调节片、稳定器、扩散器和燃气导管等,批产和使用情况良好。合金也推广应用于测温热电偶保护管、磁通门、磁力仪探头、骨架材料、W和

Mo还原烧结用料舟、铁路机车预燃室喷嘴等高温氧化气氛下的结构件。零件在高温下工作时可采用W-2珐琅层进行有效的保护。合金经长期时效后有相析出。1.3 材料牌号

GH3128(GH128,红星11号)。

1.4 相近牌号

无。

1.5 材料技术标准

GB/T14992高温合金和金属间化合物高温材料的分类和牌号GB/T14995高温合金热轧板

GB/T14996高温合金冷轧薄板

GJB1952A航空用高温合金冷轧薄板规范

GJB2612焊接用高温合金冷轧丝材规范

GJB3317A 航空用高温合金热轧板规范

HB/Z140航空用高温合金热处理工艺

辽新7-0062航空非转动件用GH128合金热轧和锻制棒材技术条件

辽新7-0087航空非转动件用GH128合金热轧棒材技术条件(暂行)

辽新7-0090航空用GH128合金热轧和锻制棒材技术条件

QJ/DT01.73092GH128中厚板技术条件

QJ/DT01.73131航天用GH3128合金饼材、棒材技术条件

1.6 熔炼工艺

采用非真空感应炉十电渣重熔、或真空感应炉十电渣重熔熔炼工艺

1.7 化学成分

摘自GB/T 14992,见表1-1。

1.8 热处理制度摘自 HB/Z 140,GB/T 14995、GB/14996、GJB 1952A、GJB3317A、辽新7-0062、辽新 7-0087辽新7-0090、QJ/DT01.73092和Q/DT01.73131,各品种的标准热处理制度为:a)冷轧板和热轧板,(1140~1180)℃/AC,保温时间根据板材的厚度而定;b)中厚板(815mm~65mm),(1180~1200)C/AC,保温时间根据板材的厚度而定;

c)热轧和锻制棒材,(1140~1200)℃/ACx(1.5~2)h/AC。d)饼材,(1180~1200)℃/AC,保温时间的选取应保证制件能热透、固溶充分或满足退火要求

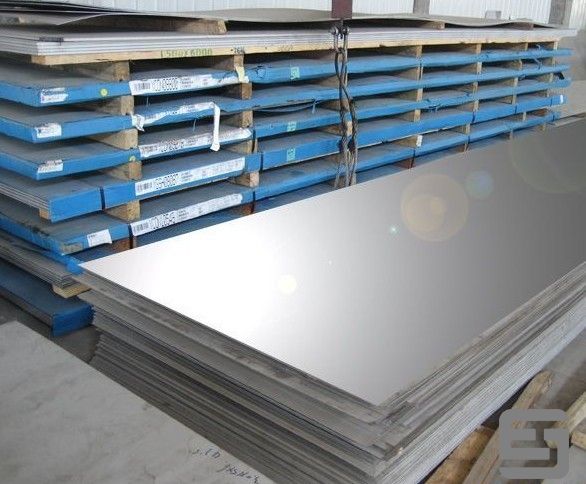

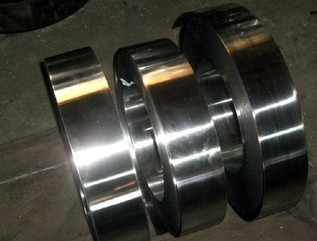

1.9 品种规格与供应状态1.9.1 主要规格d90mm~200mm 锻制棒材;80.5mm~4.0mm 冷轧板材;64.00mm~14.00mm 热轧板材:815mm~65mm中厚板材;d0.3mm~10mm 冷拉焊丝。

1.9.2 供应状态棒材以锻态或轧态,可经车光或磨光后供应;热轧板和冷轧薄板经固溶+酸洗+矫正十切边后供应中厚板经固溶+酸碱洗后供应;焊丝以冷拉、或半硬态、或经固溶+酸洗后供应。饼材以锻态+车光或光后供应。

3 力学性能

3.1 供货技术标准3.1.1 技术标准规定的性能(表 3-1和表 3-2)
